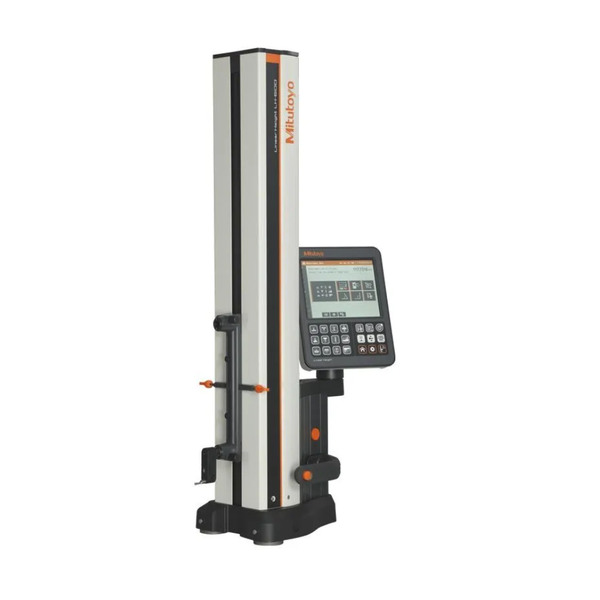

Linear Height - Máquina de medição 2D de alta exatidão LH-600F 518-360-13 Mitutoyo
Ref.: LH-600F - 518-360-13
de R$ 40.422,00 por
Gostou? Compartilhe nas redes sociais!
Produto indisponível! Podemos avisar você quando estiver disponível?
Calibrador de Altura LH-600F Linear Height - Máquina de medição 2D de alta exatidão
518-360-13 Mitutoyo
MEDIÇÃO AUTOMÁTICA, EM MENOS DE 1MIN
U-WAVE - SISTEMA DE TRANSMISSÃO DE DADOS SEM FIO
TELA TOUCH - OPERAÇÃO INTELIGENTE - INTERFACE AMIGÁVEL DE FÁCIL VISUALIZAÇÃO
• Uso em chão de fábrica
• Fácil Manuseio
• Resultado imediato com relatório
• Não necessita de ar comprimido
• Não necessita de ambiente controlado
• Medição rápida
• Software gratuito para PC
• Medição 2D
• Integrável com sistemas de gestão
CARACTERÍSTICAS
• Capacidade de 0-977mm (invertendo a posição da ponta de contato);
• Resolução selecionável: 0,0001/ 0,001/ 0,01/ 0,1mm ou .000001/ .00001/ .0001/ .001”;
• Alta exatidão de ± 1,7µm;
• Pode ser utilizado em chão de fábrica (não necessita de ambiente controlado ou rede de ar comprimido);
• Com colchão de ar para fácil movimentação (com trava de segurança para evitar acidentes);
• Movimentação linear do sensor motorizada (automático);
• Display colorido com comandos ilustrados (disponível em Português e outras línguas);
• Tela Touch Screen com passo a passo interativo;
• Com funções 1D (Ex: Diâmetro, Comprimento etc.) e 2D (Ex: Perpendicularidade, Ângulo de intersecção etc.);
• Gráficos de medição no 2D;
• Possibilidade de copiar os programas de medição para outras máquinas;
• Notificação da data de calibração;
• Comunicação bidirecional com Software gratuito para criar e editar certificados de inspeção de peças, editar programas de medição e criar tolerâncias.
Informações Técnicas
MEDIÇÕES DISPONÍVEIS: 1D E 2D
FUNÇÕES 1D:
Diâmetro;
Altura;
Largura;
Comprimento;
Variação de superfície.
FUNÇÕES 2D:
Ângulo de intersecção;
Posição em coordenada polar;
Posição de elemento nos eixos;
Distância entre elementos;
Distância angular e linear;
Distância de coordenadas.;
Perpendicularidade.
Especificação
• Modelo: LH-600H
• Código: 518-360-13
• Alça de movimentação: Sem alça de movimentação
• Capacidade de medição (Curso): 0 a 977 mm (600mm)
• Resolução: 0.0001/ 0.001/ 0.01/ 0.1 mm (selecionável) 0.000001/ 0.00001/ 0.0001/ 0.001 in (selecionável)
• Exatidão (a 20°C): Exatidão de leitura (especificação em ambiente com temperatura controlada): +/-(1.1 + 0.6L / 600) µm, L=Comprimento medido (mm); Repetibilidade (garantido usando o Mu-Checker 519-561 com sensor 519-521): Plano:0.4 µm (2 o), Furo: 0.9 µm(2 o); Perpendicularidade (para frente e para trás) (garantido usando o Mu-Checker 519-561 com sensor 519-521): 5 µm (após compensão); Retitude (para frente e para trás) (garantido usando o Mu-Checker 519-561 com sensor 519-521): 4 µm (exatidão mecânica)
• Método de movimentação (velocidade): Motorizado (5, 10, 15, 20, 25, 30, 40 mm/s: 7 velocidades) / Manual
• Força de Medição: 1 N (força constate automática)
• Modo de medição do equipamento: Flutuação (movendo) / Semi-flutuação (medindo) - Colchão de ar (compressor interno)
• Tela: LCD touch-screen de 8.4"
• Ajuste da tela: Ajuste de giro: 0 a 40°; Ajuste de inclinação: -30 a 180°
• Controle de calibração: Notificação de calibração agendada
• Alimentação: Fonte AC 100-240V 50/60Hz/ Bateria (NiMH)
• Tempo de operação da bateria: Alimentado por bateria (padrão): 4horas, Alimentado por duas baterias: 8horas (condição de fábrica (colchão de ar e motor de movimento vertical, operando em 25%))
• Tempo de carregamento da bateria: Aprox. 3.5 horas (pode ser usado enquanto carrega) OBS: quando a temperatura ambiente for de 30°C ou superior a bateria pode não carregar totalmente.
• Dimensões: 238(L)x492(C)x996(A)mm
• Peso: 26.1kg
• Temperatura / umidade de operação: 5 a 40°C / 20 a 80% RH (sem condensação)
• Saída de dados: Digimatic d2/ S1 (comunicação bidirecional)
- Marca
- Mitutoyo
- Modelo
- 518-360-13 - LH-600F
- Garantia
- Mitutoyo 12 meses
- Capacidade/Faixa de Medição
- 0 a 977 mm (600 mm)
- Exatidão
- (a 20°C): Exatidão de leitura (especificação em ambiente com temperatura controlada): +/-(1.1 + 0.6L / 600) µm, L=Comprimento medido (mm)
Repetibilidade (garantido usando o Mu-Checker 519-561 com sensor 519-521): Plano:0.4 µm (2 o), Furo: 0.9 µm(2 o)
Perpendicularidade (para frente e para trás) (garantido usando o Mu-Checker 519-561 com sensor 519-521): 5 µm (após compensão)
Retitude (para frente e para trás) (garantido usando o Mu-Checker 519-561 com sensor 519-521): 4 µm (exatidão mecânica) - Saída de Dados
- Digimatic d2/ S1 (comunicação bidirecional)
- Notas/OBS:
- Sem alça de movimentação
- Peso
- 26.1 kg
- 01 und Linear Height - Máquina de medição 2D de alta exatidão 518-360-13 Mitutoyo
- Fonte
- Ponta
- Trava
- Bateria
- Padrão para calibração
- Manual de Instrução
